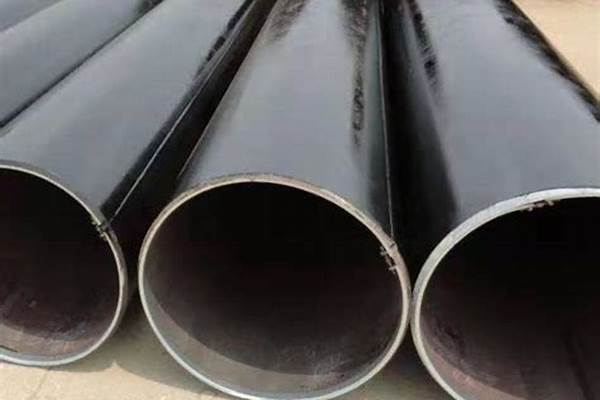

鋼管防腐等級/a_鋼管防腐等級劃分標準

大家好，今天我想和大家探討一下“鋼管防腐等級/a”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓我們一起來探討吧。

文章目錄列表:

1.鋼管防腐：涂漆保護是關鍵
2.鋼管防腐小貼士
3.防腐工藝和方法
4.管道防腐設計
5.管道防腐規范

鋼管防腐：涂漆保護是關鍵

鋼管經過鍍鋅處理，確實可以短時間防腐，但長期效果無法保證。為了確保十幾年后也不生銹，我們必須進行涂漆保護。本文將介紹如何選擇合適的防腐涂料，以達到最佳的防腐效果。

涂漆保護是關鍵

為了確保鋼管長期不生銹，我們必須進行涂漆保護。涂漆可以有效地隔絕鋼管與外界環境的接觸，從而達到防腐的目的。

選擇合適的防腐涂料

選擇合適的防腐涂料對于鋼材的長期保護至關重要。鋼管鍍鋅后，不能用富鋅底漆，需要選擇環氧鋅黃底漆搭配氟碳面漆，才能達到最佳的防腐效果。

氟碳涂料的優勢

氟碳涂料在鋼材領域的應用已經非常廣泛，特別是在彩鋼板和建筑橋梁鋼結構領域。氟碳涂料具有優異的耐候性、耐腐蝕性和耐化學性，能夠有效地保護鋼材。

巴特勒的選擇

全球鋼結構建筑及產品領域的巨頭——巴特勒，幾乎所有的彩鋼板業務和建筑橋梁鋼結構業務都采用氟碳涂料涂層。這充分說明了氟碳涂料的優異性能和廣泛應用。

鋼管防腐小貼士

管道表層處理

管道在防腐處理之前，應對管道基體表面進行處理，清除基體表面的水份、油污、塵垢、污染物、鐵銹和氧化皮等。表層處理的方法很多，一般常采用人工除銹、噴砂或化學除銹。人工除銹時，質量標準應達到St3級;噴砂或化學除銹時，質量標準應達到Sa2.5級，表面粗糙度30～50?m較合適。經處理后的表面應在4小時內涂上底漆。

管道外防腐設計

石油瀝青防腐層是最古老的防腐層，在大多數干燥地帶使用良好。隨著技術的發展，環氧煤瀝青、富鋅涂料等已取代石油瀝青成為鋼質輸水管道的防腐涂料，由于環氧煤瀝青系列涂料防腐性能優異，價格較低，一直是鋼質輸水管道的首選防腐涂料。

環氧煤瀝青防腐層一般適用輸送介質溫度不超過110℃，為適應不同腐蝕環境對防腐層的要求，分為普通級、加強級和特加強級3個等級。普通級的結構為一底漆三面漆，干膜厚度≥0.3mm;加強級的結構為底漆→面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.4mm;特加強級的結構為底漆→面漆→面漆、玻璃布、面漆→面漆、玻璃布、面漆→面漆，干膜厚度≥0.6mm，面漆、玻璃布、面漆應連續涂繳。實際工程中應根據工程條件、輸送介質等進行等級選擇。

防腐層施工時環境溫度應高于5℃，空氣濕度低于80%。稀釋劑配比5%，玻璃布壓邊20～25mm，布頭搭接長度為100～150mm。防腐層電壓檢查：普通級2000V;加強級2500V;特加強級3000V。防腐層檢查：每10km漏點≯5處，用低壓音頻信號檢漏儀測定。

管道內防腐設計

鋼管內防腐根據輸送介質的不同需選擇不同的防腐工藝，常用的防腐工藝有水泥砂漿內襯、防腐涂料及塑料襯里等工藝。

水泥砂漿內襯主要用于輸送供水和飲用水的管道，襯里用水泥應選用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥，標號為425號或525號。襯里施工前應檢查管道的變形狀況，豎向最大變形不得大于管徑的2%，內壁不得有結露和積水。水泥砂漿重量配比在1：1～1：2范圍，水泥砂漿坍落度宜取60～80mm，抗壓強度不低于30Mpa。

輸送非飲用水，尤其是輸送污水的管道內防腐一般可采用環氧煤瀝青防腐涂料3層做法，一道底漆兩道面漆，也可采用無機富鋅底漆配環氧樹脂涂料兩道，干膜厚度0.2～0.4mm。

管道陰極保護設計

陰極保護屬于電化學保護，是利用外部電流使金屬腐蝕電位發生改變以降低其腐蝕率的防腐蝕技術，通常采用兩種方法，即犧牲陽極法陰極保護、外加電流法陰極保護。埋地鋼質管道，通常采用犧牲陽極法陰極保護與防腐涂層聯合保護，在防腐工程中得到廣泛應用，效果良好。

陰極保護體系的設計，先要了解管道的長度、直徑、壁厚、涂層種類，以及管道所處地理位置的土壤地質結構、土壤電阻，計算確定犧牲陽極種類、規格、數量和使用壽命。常用Al、Zn、Mn合金作犧牲陽極，陽極開路電位在1.5v以上，陽極一般在200～500米內埋設一組，陽極電纜可采用vv型橡膠鋼芯電纜，填包料可采用50%CaSO4，50%膨潤土，一般設計使用壽命可達15～30年。

防腐工藝和方法

你是否遇到過聚乙烯防腐膠帶在竣工后起泡的情況？這可能是由于底漆涂刷不均、膠帶纏繞張力不足，或是防腐管堆放受損。細節決定成敗，下面是一些小技巧，幫助你讓鋼管防腐工程更加完美。

底漆涂刷均勻

確保鋼管預處理達到st3級，除銹后涂刷均勻且干燥的底漆。攪拌均勻，避免漏涂和流掛。

膠帶纏繞張力適宜

纏繞聚乙烯防腐膠帶時，用力拉緊增加張力，確保空氣排凈。膠帶搭接長度要夠，纏繞時不能扭曲皺折。

防腐管堆放小心

堆放防腐管時要小心，不同類型要分開，層間和底部墊軟質物，并用遮陽網覆蓋，避免陽光直射。

氣泡處理及時

天氣熱或陽光足時，氣泡可能會產生，這是正常現象。若氣泡不消失或產生褶皺，需及時鏟除修補。

管道防腐設計

防腐在施工現場進行，防止噴砂飛濺傷人和丟失，防腐用壓風采用礦壓風系統供風。所有鋼管在地面截為長度不大于5m，在噴砂工棚進行噴砂除銹，刷環氧富鋅底漆一道，環氧瀝青漆一道，待管路下井安裝完畢后再刷環氧瀝青漆一道整體進行防腐。

♂?搬運、噴砂除銹

搬運一批鋼管并把它擺好放穩后準備噴砂。噴砂工要穿戴好防護用品進入噴砂棚，操作者按噴砂工藝對工件表面進行噴砂除銹，除銹后的工件表面清潔度應達到Sa2.5級。

質量檢驗

鋼管噴砂完畢后，檢查表面噴砂質量，凡達不到合格的要補噴直到合格為止。

更換鋼管

把噴砂合格的鋼管運到刷漆地點，然后再搬運一批工件進噴砂房噴砂，完畢后進行檢驗。

刷漆防腐

把噴砂后的工件表面用干燥后的壓縮空氣吹干凈，在盡可能短的時間內刷好環氧富鋅底漆；在晴天或較好的天氣里鋼管擺放不能超過當班4小時，在陰天或潮濕的環境中，鋼管擺放不能超過2小時。

質量檢查

刷漆防腐完畢后應檢查涂層外觀質量及厚度，做好記錄，不合格的地方應進行返工處理，直到合格為止。

管道防腐規范

管道在防腐處理之前，應對管道基體表面進行處理，清除基體表面的水份、油污、塵垢、污染物、鐵銹和氧化皮等。

管道外防腐設計

石油瀝青防腐層是最古老的防腐層，在大多數干燥地帶使用良好。隨著技術的發展，環氧煤瀝青、富鋅涂料等已取代石油瀝青成為鋼質輸水管道的防腐涂料。

管道內防腐設計

鋼管內防腐根據輸送介質的不同需選擇不同的防腐工藝，常用的防腐工藝有水泥砂漿內襯、防腐涂料及塑料襯里等工藝。

管道陰極保護設計

陰極保護屬于電化學保護，是利用外部電流使金屬腐蝕電位發生改變以降低其腐蝕率的防腐蝕技術，通常采用兩種方法，即犧牲陽極法陰極保護、外加電流法陰極保護。

設備與管道涂料防腐設計與施工規范

1 總則

1.1 本規范適用于石油化工鋼制設備、管道及其附屬鋼結構的外表面涂料防腐 蝕工程。

本規范不適用于表面溫度超過500℃的設備和管道的外表面涂料防腐蝕。

本規范不包括設備和管道的表面色和長輸管道的涂料防腐蝕。

1.2 執行本規范時，尚應符合現行有關強制性標準規范的規定。

2 名詞、術語

2.1 涂料coating

涂覆于物體表面能形成具有保護、裝飾或特殊性能（如絕緣、防腐等）的固態涂膜的一類液體或固體材料之總稱。在具體的涂料品種名稱中可用“漆”字表示“涂料”，如防銹漆、耐酸漆等。

2.2 漆膜或涂膜paint film

將涂料均勻地涂覆于物體表面上所形成的連續的膜，它可以由一道或幾道涂層構成。

2.3 清漆vernish

不含著色物質的一類涂料，常作面漆使用，能形成具有保護、裝飾或特殊性能的透明漆膜。

2.4磁漆enamel

涂覆后，所形成的漆膜堅硬．、平整光滑，外觀通常類似于搪瓷的一類涂料。

2.5底漆或底層priming coat

多層涂裝時，直接涂覆于鋼材表面上的涂料。

2.6二道底漆surfacer

多層涂裝時，用來修正不平整底漆表面的一類涂料。

2.7中間漆或中間層intermediate coat

介于底層與面層之間的涂層，其主要作用是較多地增加防腐蝕涂層的厚度，且能與底漆和面漆良好附著。

2.8面漆或面層top coat

多層涂裝時，涂覆于最上面的一層涂料，一般為l—2道。

2.9附著物adherend

主要包括焊渣、焊接飛濺物，可溶性鹽類、油脂、污垢、氧化皮、鐵銹和舊漆涂層等。

2.10遮蓋力covering power

在物體表面均勻地涂覆一層涂料，使物體表面被完全遮蓋而不再呈現原來的狀態。此時，每平方米所用的涂料克數稱為遮蓋力。單位：g/m2。

2. 11 附著力adherence

附著力表示漆膜與被涂物兩種物質表面通過物理和化學力的作用結合在一起的牢固程度。一般用“級”來表示。

2.1 2難溶解介質slightly soluble medium

溫度20℃時，在水中的溶解度小于2g/L的堿、鹽類介質。

2.13易溶解介質soluble medium

溫度20℃時，在水中的溶解度等于或大于2g/L的堿、鹽類介質。

2.14難吸濕介質 slightly hygroscopic medium

溫度20℃時，相對平衡濕度等于或大于60%的堿、鹽類介質。

2.15易吸濕介質hygroscopic medium

溫度20℃時，相對平衡濕度小于60%的堿、鹽類介質。

3設 計

3.1-般規定

3.1.1涂料的選用，應遵守下列原則：

1與被涂物的使用環境相適應：

2與被涂物表面的材質相適應；

3各層涂料正確配套；

4安全可靠，經濟合理；

5具備施工條件。

3.1.2碳素鋼、低合金鋼的設備、管道及其附屬鋼結構表面應涂漆。

3.1.3涂裝在鋼材表面上的底層涂料，宜選用現行國家標準《漆膜附著力測定法》GB/ T1720中測定附著力為1級的底漆。

3.1.4除設計另有規定外，下列情況不應涂漆：

1 奧氏體不銹銅的表面：

2鍍鋅表面； ：

3 已精加工的表面：

4涂塑料或涂變色漆的表面：

5銘牌、標志板或標簽。

3.1.5在制造廠制造的靜止設備、管道及其附屬鋼結構應按設計要求涂底漆。

3.1.6下列情況應在施工現場涂漆：

1 在施工現場組裝的設備、管道及其附屬鋼結構：

2在制造廠已涂底漆，需在施工現場修整和涂面漆的設備、管道及其附屬鋼結構；

3 在制造廠已涂面漆，需在施工現場對損壞的部位進行補涂的設備、．管道及其附屬鋼結構。

3.1.7埋地設備和管道應進行涂料防腐蝕。

3.1.8大氣中腐蝕性物質對鋼材表面的腐蝕，可按其腐蝕程度分為強腐蝕、中等腐蝕、弱腐蝕三類，見表3.1.8。

表3.1.8

腐蝕性物質及作用條件

腐蝕程度

類別

作用量

空氣相對濕度（%）

強腐蝕

中等腐蝕

弱腐蝕

腐蝕性氣體①

Ⅰ

—

＜60

—

—

√③

Ⅱ

—

—

—

√

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

60~75

—

—

√

Ⅱ

—

—

√

—

Ⅲ

—

—

√

—

Ⅳ

—

√

—

—

Ⅰ

—

＞75

—

√

—

Ⅱ

—

—

√

—

Ⅲ

—

√

—

—

Ⅳ

—

√

√

—

酸霧

無機酸

大量

＞75

√

√

—

少量

＞75

√

—

—

≤75

—

—

—

有機酸

大量

＞75

√

—

—

少量

＞75

√

—

—

≤75

—

√

—

顆粒物②

難溶解

大量

＜60

—

—

√

易溶解、難吸濕

—

—

√

易溶解、易吸濕

—

√

—

難溶解

大量

60~75

—

—

√

易溶解、難吸濕

—

√

—

易溶解、易吸濕

—

√

—

難溶解

大量

＞75

—

—

√

易溶解、難吸濕

√

—

—

易溶解、易吸濕

√

—

—

滴濺液體

工業水

PH＞3

—

—

√

—

PH≤3

—

√

—

—

鹽溶液

—

—

√

—

—

無機酸

—

—

√

—

—

有機酸

—

—

√

—

—

堿溶液

—

—

√

—

—

一般有機液體

—

—

—

—

√

注：①腐蝕性氣體分類見表A.0.1;

②顆粒物類別見表A.0.2

③表中“√”表示所在備件下的腐蝕程度．

3.1.9設備和管道防腐蝕常用涂料的性能、用途及其配套方案見附錄B。

3.1.10涂料使用量的估算見附錄C。

3.2表面處理

3. 2.1 鋼材表面銹蝕等級和除銹等級，應與國標《涂裝前鋼材表面銹蝕等級和除銹等級》GB8923中典型樣板照片對比確定。

3.2.2鋼材表面的銹蝕等級，分為下列四級：

1 A級——全面地覆蓋著氧化皮而幾乎沒有鐵銹的鋼材表面；

2 B級——已發生銹蝕，且部分氧化皮已經剝落的鋼材表面；

3 c級——氧化皮已因銹蝕而剝落或可以刮除，且有少量點蝕的鋼材表面：

4 D級——氧化皮已因銹蝕而全面剝離，且已普遍發生點蝕的鋼材表面。

3.2.3鋼材表面的除銹等級，分為下列四級：

1 St2--徹底的手工和動力工具除銹

鋼材表面無可見的油脂和污垢，且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物。

2 St3-非常徹底的手工和動力工具除銹

鋼材表面無可見的油脂和污垢，且沒有附著不牢的氧化皮、鐵銹和油漆涂層等附著物，除銹應比St2更為徹底，底材顯露部分的表面應具有金屬光澤。

3 Sa2-徹底的噴射或拋射除銹

鋼材表面無可見的油脂和污垢，且氧化皮、鐵銹和油漆涂層等附著物已基本清除，其殘留物應是牢固附著的。

4 Sa2.5-非常徹底的噴射或拋射除銹

鋼材表面無可見的油脂、污垢、氧化皮、鐵銹和油漆涂屢等附著物，任何殘留的痕跡應僅是點狀或條紋狀的輕微色斑。

3.3地上設備和管道防腐蝕

3. 3.1地上設備和管道防腐蝕涂料I可按表3.3．1選用。

表3.3.1 防腐蝕涂料性能和用途

涂料種類涂料性能和用途

酚醛樹脂涂料

瀝青涂料

醇酸樹脂涂料

過氯乙烯涂料

烯樹脂涂料

環氧樹脂涂料

聚氨酯涂料

元素有機硅涂料

橡膠涂料

無機富鋅涂料

一般防腐

√

√

√

△

△

△

△

△

△

△

耐化工大氣

○

√

○

√

√

√

√

○

√

√

耐無機酸

○

○

○

√

√

√

○

○

√

○

╳

○

╳

√

√

○

○

╳

√

○

耐有機酸酸霧及飛沫

╳

√

╳

╳

○

○

○

╳

○

○

耐堿

╳

○

╳

√

√

√

○

√

√

╳

耐鹽類

√

○

○

√

√

√

√

○

√

√

耐油

汽油、煤油等

√

╳

○

√

√

√

√

╳

○

√

機油

√

╳

○

√

╳

√

√

○

╳

√

耐溶劑

烴類溶劑

√

╳

○

╳

╳

√

√

○

╳

○

脂、酮類溶劑

╳

╳

╳

╳

╳

○

╳

╳

╳

○

氯化溶劑

╳

╳

╳

╳

╳

○

○

╳

╳

╳

耐潮濕

√

√

○

√

√

√

√

√

√

√

耐水

√

√

╳

√

√

√

√

√

√

√

耐溫（℃）

常溫

√

√

√

√

√

√

√

△

√

√

≤100

√

╳

√

╳

╳

√

√

△

╳

√

101~200

╳

╳

╳

╳

╳

√

╳

△

╳

√

201~350

╳

╳

╳

╳

╳

√

╳

√

╳

√

351~500

╳

╳

╳

╳

╳

╳

╳

√

╳

○

耐候性

○

╳

√

√

√

╳

√

√

√

√

附著力

√

○

√

╳

○

√

√

○

√

√

注：表中“√”表示性能良好，推薦選用；“○”表示性能一般，了選用；“╳”表示性能差，不宜選用；“△”表示由于價格、施工等原因，不宜選用。

3.3.2除下列情況外，隔熱的設備和管道應涂l~2道酚醛或醇酸防銹漆。

1 沿海、濕熱地區保溫的重要設備和管道，應按使用條件涂耐高溫底漆；

2保冷的設備和管道可選用冷底子油、石油瀝青或瀝青底滾，且宣涂1～2道。

3.3.3地上設備和管道防腐蝕涂層總厚度，應符合表3.3.3中的規定。

表3.3.3 地上設備和管道防腐蝕涂層干膜總厚度(μm)

腐蝕程度

涂層干膜總厚度

重要部位或維修困難部位

室內

室外

強腐蝕

≥200

≥250

增加涂裝道數1~2道

中等腐蝕

≥150

≥200

弱腐蝕

≥100

≥120

注：耐高溫潦層的漆膜總厚度為40_ 60μm．

3.3.4地上設備和管道的防腐蝕涂層使用壽命應與裝置的檢修周期楣適應，且不宜少于兩年。

3.3.5底層涂料對鋼材表面除銹等級的要求，應符合表3.3.5的規定。對銹蝕等級為D級的鋼材表面，應采用噴射或拋射除銹．

3.3.5 底層涂料對鋼材表面除銹等級的要求

底層涂料種類

除 銹 等 級

強 腐 蝕

中 等 腐 蝕

弱 腐 蝕

醇酸樹脂底漆

Sa2.5

St3

St3

瀝青底漆

Sa2或St3

St3

St3

醇酸樹脂底漆

Sa2.5

St3

St3

過氯乙烯底漆

Sa2.5

St2.5

—

乙烯磷化底漆

Sa2.5

St2.5

—

環氧瀝青底漆

Sa2.5

St3

St3

環氧樹脂底漆

Sa2.5

St2.5

—

聚氨酯防腐底漆

Sa2.5

St2.5

—

有機硅耐熱底漆

—

St2.5

St2.5

氯磺化聚乙烯底漆

Sa2.5

St2.5

—

氯化橡膠底漆

Sa2.5

St2.5

—

無機富鋅底漆

Sa2.5

St2.5

—

3.4埋地設備和管道防腐蝕

3.4.1 埋地設備和管道表面處理的除銹等級應為 St3 級。

3.4.2 埋地設備和管道防腐蝕等級，應根據土壤腐蝕性等級按表 3.4.2 確定。

3.4.3 埋地管道穿越鐵路、道路、溝渠，以及改變埋設深度時的彎管處，防腐蝕等級應為特加強級。

3.4.4 防腐蝕涂層可選用石油瀝青或環氧煤瀝青防腐漆。防腐蝕涂層結構，應符合表3.4.4—1 和表 3.4.4—2 的規定。

好了，關于“鋼管防腐等級/a”的話題就到這里了。希望大家通過我的介紹對“鋼管防腐等級/a”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
