詳解鋼結構基材，角鋼、槽鋼、工字鋼、方管的基本設計應用

文章來源：http://www.isinai.cn 發布時間：2022-02-13 13:37:01 瀏覽次數：165

本課知識點講解指導：

在室內設計中，最常用的鋼材主要有以下類型：

型鋼主要分為角鋼、工字鋼、槽鋼、方管

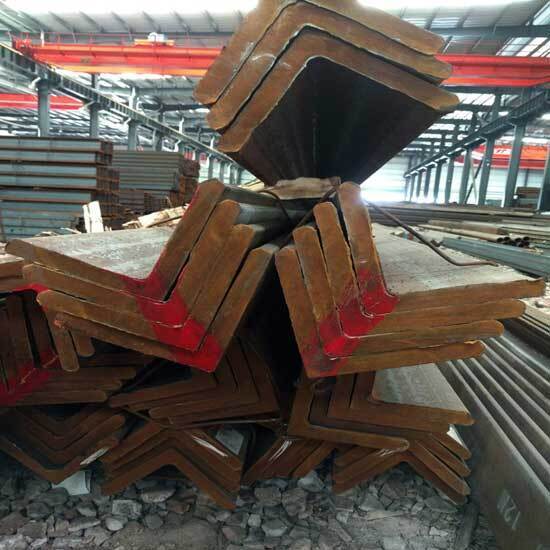

角 鋼

角鋼是兩側垂直成角形的長鋼，可分為等角鋼和不等角鋼。角鋼可根據不同的結構需要形成各種不同的應力構件 ，也可作為構件之間的連接件。

角鋼又稱角鋼、角碼，承載能力小于其他三種常見型鋼，價格便宜，在室內需要鋼結構連接的地方大規模使用，通常用作鋼與地板的連接。

角鋼連接件

槽鋼是一種截面為凹槽形的長鋼槽鋼，主要用于建筑結構、幕墻工程等。

槽鋼具有良好的承重性能。適用于自重較大的材料和構件的基層鋼架，如干掛石材、衛生間隔墻等，其功能與方管相似，通常配合使用。

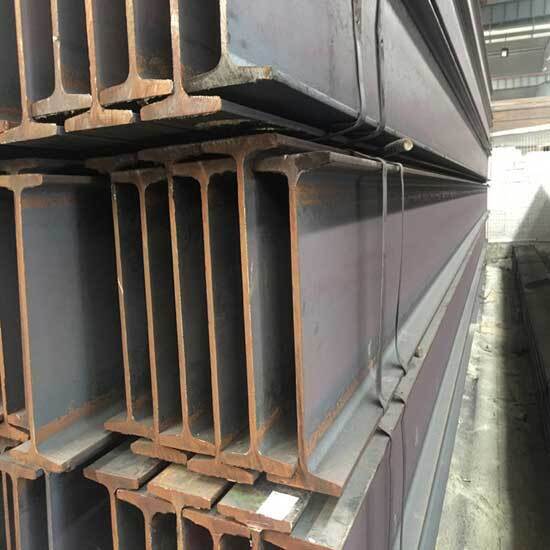

工 字 鋼

工字鋼又稱鋼梁（Universal Beam)，它是一種截面為工字形狀的長鋼。工字鋼分為普通工字鋼和輕工字鋼。生產規格為10-60號，即相應高度為10 cm—60 cm。輕工字鋼翼緣窄，腹板薄，重量輕，高度相同。寬翼緣工字鋼又稱H型鋼”。

工字鋼的穩定性和承重等級最大，價格比其他價格貴。因此，一般在承重等級強的情況下使用，如增加鋼結構地板、鋼結構樓梯主體等。

工字鋼增加鋼結構地板

方 管

顧名思義，方管是一種方形管型，許多材料可以形成方管。方管分為結構方管、裝飾方管、建筑方管等。

方管常用規格有：20*40，40*40，40*60，60*60，80*80

壁厚常用：3mm、5mm，每根鋼的標準長度為6000mm。

方管墻結構基層

方管骨架適用于室內結構的基層，其穩定性和施工方便性優于角鋼，但剛度小于槽鋼。

注：在深化基層骨架時，應考慮對象鋼架規格的尺寸。方管的尺寸隨室內層高而自適應。

例如，以墻面干掛基層為例：層高<2400mm建議采用20*40*3，層高2400-3000mm建議采用40*40*3，層高3000-6000mm建議采用60*60*3，層高6000-8000mm建議采用80*80*3，層高>8000mm建議采用100*100規格最安全，相關結構專業人員應核算。
