jdg管材國標厚度_jdg管子國標厚度

大家好，今天我將為大家詳細jdg管材國標厚度的問題。為了更好地呈現這個問題，我將相關資料進行了整理，現在就讓一起來看看吧。

文章目錄列表:

1.JDG穿線鋼管國標厚度是多少？
2.jdg管執行標準是什么？又有什么規格呢？
3.jdg管壁厚規格表
4.jdg管壁厚多少？
5.jdg穿線管壁厚規范是什么

jdg管材國標厚度_jdg管子國標厚度

JDG穿線鋼管國標厚度是多少？

JDG管國標生產設計標準是：

G20041.1-2015電纜管理用導管系統第1部分通用要求

GB∕T20041.21-電纜管理用導管系統第21部分：剛性導管系統的特殊要求

看完你會覺得很奇怪，這2份標準為什么沒有說明厚度標準？

其實JDG管規格/型號/壁厚允許偏差，是標準《套接緊定式鋼導管電線管路施工以及驗收規程CECS_120-2007》A.0.1上有注明。

Φ16的jdg穿線管的國標厚度是1.5mm，其他的20/25/32/40/50jdg穿線管國標厚度都是1.6mm。

jdg管執行標準是什么？又有什么規格呢？

JDG管國標壁厚標準1.6mm，其余1.2 mm；能夠有正負±0.15的下差。JDG管系列產品國家標準《電氣安裝用導管特殊要求》，完全按照GB/T14823.1-93和GB/T13381.1-92標準進行設計生產。

擴展資料：

一、施工工藝：

1、JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

2、JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

3、JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒以及終端間距應大于150mm，而小于300mm.

二、用途：

JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線，克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。

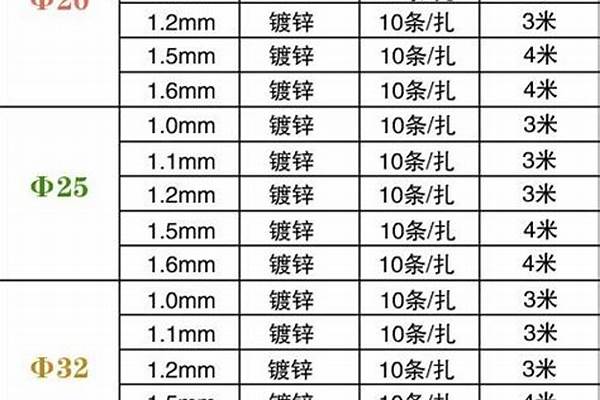

jdg管壁厚規格表

JDG管的執行標準是：

JDG/KBG 導管系列產品符合國家標準《電氣安裝導管特殊要求》(GB/14823.1-93 GB/13381.1-92)，技術標準符合GB/50258-96符合《緊定式鍍鋅電線鋼導管電線管路施工以及驗收規范》工程建設標準化協會(CECS)標準，并參照英國標準BS4568-1790金屬電線管和配件的技術規范，產品經電工產品認證委員會檢測站檢驗。

JDG管國家標準厚度：

標準：Φ16，厚度1.5mm，壁厚答應誤差：±0.15mm

標準：Φ20，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ25，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ32，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ40，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ50，厚度1.6mm，壁厚答應誤差：±0.15mm

六種規格。

JDG管規格型號詳細:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG?管原廠長短為4M、3M。六種規格。

國家標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

jdg管壁厚多少？

JDG管規格/型號/壁厚允許偏差，標準《套接緊定式鋼導管電線管路施工以及驗收規程CECS_120-2007》A.0.1上有注明。

Φ16的jdg穿線管的國標厚度是1.5mm，其他的20/25/32/40/50jdg穿線管國標厚度都是1.6mm。

JDG管為：套接緊定式bai鋼導管管材，以其施工安裝便捷、比價便宜、性能優越、規格、產品配套齊全等優點，在建筑電氣工程中被經常使用。JDG管是采用優質冷軋帶鋼制造而成，也稱為“電鍍鋅電線管”，雙面鍍鋅保護，壁厚均勻，JDG管壁厚有：1.0mm、1.1mm、1.2mm、1.5mm、1.6mm，5種壁厚的JDG管里面有非標/國標

jdg穿線管壁厚規范是什么

JDG管是用于電氣線路保護的一種導管。該管材的套管和金屬配件，是使用螺釘緊固連接起來的。在使用的時候，無需做跨接地、焊接、或者套絲等工作，非常簡單。室內明裝或暗裝，都能帶來較好的保護功能。

JDG管是較好的一種保護導管，可取代PVC管、SC管使用，是屬于新材料，新技術的研發成果。JDG管克服了其它金屬導管施工難、損耗大的問題，也解決了PVC管耐火性較差的情況，常用于布線、消防布線中。

JDG管壁厚國家標準標準可參考于工程建設標準化協會標準《CECS 120 :2007套接緊定式鋼導管電線管路施工以及驗收規程》

JDG管壁厚國家標準如下：

JDG線管Φ16規格，外徑允許偏差0到負0.30mm；國標厚度1.5mm；壁厚度允許偏差±0.15mm

JDG線管Φ20規格，外徑允許偏差0到負0.30mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm

JDG線管Φ25規格，外徑允許偏差0到負0.40mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm

JDG線管Φ32規格，外徑允許偏差0到負0.40mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm

JDG線管Φ40規格，外徑允許偏差0到負0.40mm；國標厚度1.6mm；壁厚度允許偏差±0.15mm

注：Φ=管徑；mm=毫米；±=正負；

JDG管國標壁厚要求：
