pvc穿線管壁厚國家標準

文章來源：http://www.isinai.cn 發布時間：2024-06-16 11:56:39 瀏覽次數：17

穿線管壁厚國家標準/a_pvc穿線管壁厚國家標準

好久不見了，今天我想和大家探討一下關于“穿線管壁厚國家標準/a”的話題。如果你對這個領域還不太了解，那么這篇文章就是為你準備的，讓我們一起來學習一下吧。

文章目錄列表:

1.鍍鋅管?chē)?guó)標厚度標準
2.pvc穿線管壁厚國家標準

鍍鋅管?chē)?guó)標厚度標準

表A.0.1鍍鋅電線管管材規格與允許偏差(單位：mm)

鍍鋅JDG穿線管厚度標準Φ16規格，管徑允許偏差0至負0.30mm；國標厚度1.5mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ20規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ25規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ32規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ40規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

鍍鋅JDG穿線管厚度標準Φ50規格，管徑允許偏差0至負0.30mm；國標厚度1.6mm；壁厚度允許偏差正負0.15mm；長度4000mm；長度允許偏差正負5.00

（以上是JDG管厚度標準及允許偏差）

JDG管施工工藝

1.、JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

2、JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

3、JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.

4、JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

5 、套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。

6 、管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。

7 、配管完畢后，為防止異物進入管內，在端頭應做好封堵。

8 、在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

9 、待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。

pvc穿線管壁厚國家標準

jdg管選用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了一般金屬導管的施工凌亂，施工損耗大的缺點，一同也處理了PVC管耐火性差、接地困難等問題。

jdg管壁厚規范

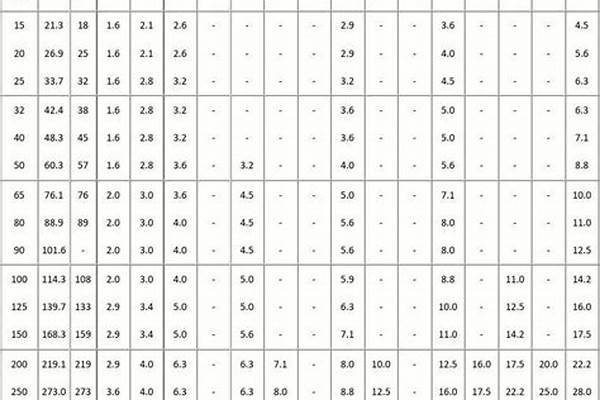

根據《CECS120：2007套接緊定式鋼導管電線管路施工及驗收規程》壁厚驗收規范如下圖：

jdg管規格型號

jdg鍍鋅穿線管規格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；國標厚度：Φ16jdg穿線管的國標厚度是1.5mm；Φ20、Φ25、Φ32、Φ40、Φ50jdg穿線管?chē)?guó)標厚度都是1.6mm。

非國標厚度：1.0mm、1.1mm、1.2mm、1.5mm、1.6mmjdg管執行標準參考（廠家生產標準）《GBT 20041.1-2015 電氣安裝用導管系統 第1部分》

《GB 20041.21-2017 電纜管理用導管系統 第21部分：剛性導管系統的特殊要求》

以上便是jdg管壁厚規范要求 （2019版）的介紹，jdg管是一種新型的管材，對電線有著很好的保護作用，常用于強酸、強堿等腐蝕環境中

PVC穿線管分為L(zhǎng)型(輕型)M型(中型)H型(重型) ?

一、執行標準：JG/T3050-1998 ?

二、公稱外徑分別為：16、20、25、32、40的產品厚度如下：?

1、16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。 ?2、20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。 ?

3、25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。 ?

4、32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。 ?5、40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。?

好了，今天關于“穿線管壁厚國家標準/a”的話題就講到這里了。希望大家能夠通過我的介紹對“穿線管壁厚國家標準/a”有更全面的認識，并且能夠在今后的實踐中更好地運用所學知識。如果您有任何問題或需要進一步的信息，請隨時告訴我。
