下面將有我來為大家聊一聊焊接直縫鋼管的焊縫等級的問題，希望這個問題可以為您解答您的疑問，關于焊接直縫鋼管的焊縫等級的問題就開始來說說。

文章目錄列表:

1.直縫鋼管
2.焊接鋼管國家標準有哪些？
3.雙面埋弧焊直縫鋼管的規程是怎樣的？

焊接直縫鋼管的焊縫等級_焊接直縫鋼管的焊縫等級是多少

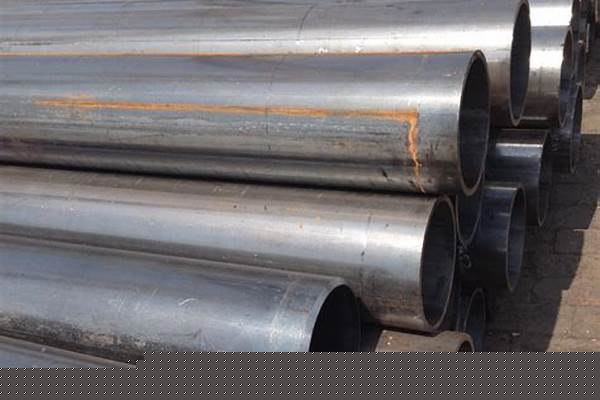

直縫鋼管

直縫焊管是直焊縫與鋼管縱向平行的鋼管，也被叫做直縫鋼管，通過彎曲鋼板或帶鋼然后焊接連接點而成。直縫焊管生產工藝簡單、壁厚均勻、生產效率高、成本低、其規格調整靈活，可滿足不同管徑的要求，從而發展迅速，經常被用于各種工業生產和城市管道建設中。

一、直縫焊管加工方式

1、鍛鋼：采用往復運動的錘的沖擊力或壓力機將坯料改成所需形狀和尺寸的壓力加工。

2、擠壓：將金屬放入封閉式擠壓簡中，在一端施加壓力，從指定的模孔中擠壓出金屬，以獲得相同形狀和尺寸的成品的加工。它經常用于生產有色金屬鋼。

3、軋制：通過一對旋轉輥的間隙（各種形狀）使鋼金屬坯料通過的壓力加工，由于輥的壓縮，使材料截面減小，長度增加。

4、拉拔鋼材：是將軋制的金屬坯料（型材、管材、制品等）通過模孔拉拔成段以減少長度，經常用于冷加工。

二、直縫焊管生產工藝區分直縫鋼管的生產工藝，可分為高頻直縫鋼管和埋弧焊直縫鋼管兩種：

1、埋弧焊

要對整個鋼板進行超聲波檢查，然后通過銑床對鋼板的兩個邊緣表面進行雙面銑削，利用預彎機設備對板的邊緣進行預彎，使板的邊緣具有符合要求的曲率。在此之后，利用JCO成型機預彎曲鋼板，將一半鋼板壓成J形，沖壓后將另一半壓成C形，最后形成一個開放的O形。

成型的直縫焊鋼管采用氣體保護焊（MAG）連續焊接，縱向多絲埋弧焊（至多四絲）焊接直縫鋼管的內側，縱向多絲埋弧焊用于埋弧焊鋼管外側面的焊接。

2、高頻焊接

高頻焊接是交流電荷、電磁感應原理在導體中的渦流熱流效應和蒙皮效應，將焊縫邊緣鋼加熱至熔化狀態，然后采用輥擠壓工藝實現對接焊縫的晶間組合，從而達到焊接目的。高頻焊接屬于感應焊接。也可稱之為壓力基焊，不需要焊接填充材料，焊接時無飛濺，焊接熱影響面積窄，焊接后成形美觀，焊接力學性能良好。

三、直縫焊管質量檢測

直縫焊管從原材料到焊接再到成品都會經過系統的檢測，以確保每個環節的質量，鋼管焊接后會依次進行次超聲波探傷（主要是兩側焊縫和母材的探傷）、次X射線探傷（以保證探傷的靈敏度）、直徑膨脹和水壓試驗（水壓試驗機會的自動記錄保存）。加工合格的直縫鋼管，會進行第二次超聲波探傷、第二次X射線探傷、管子末端磁粉檢驗等檢驗過程，完成整個加工過程。

1、射線探傷：射線探傷是利用射線可穿透物質和在物質中有衰減的特性來發現缺陷的一種探傷，射線檢驗經常用于檢驗焊管焊縫內部的裂紋、未焊透、氣孔、夾渣等缺陷。

2、超聲波探傷：在金屬以以及其它均勻介質傳播中，由于在不同介質的界面上會產生反射，可用于內部缺陷的檢驗。超聲波可以檢驗任何焊件材料、任何部位的缺陷，并且能較靈敏地發現缺陷位置，但對缺陷的性質、形狀和大小較難確定。所以直縫焊管超聲波探傷常與射線檢驗配合使用。

四、直縫焊管使用領域

直縫焊管在日常當中，有著十分廣泛的應用，如：自來水工程、石化工業、化學工業、電力工業、農業灌溉、城市建設等領域。雖然大部分直縫焊管在生活中很少看見，但在工業和人們生活中，直縫焊管有著重要的角色：

1、輸送水、煤氣、空氣、油和取暖蒸汽等低壓流體用途；

2、適用于建筑、機械、交通、航空、石油開采等行業的各種結構；

3、低合金高強度結構管適用于大型場館、橋梁、電視塔、高層建筑、工業廠房等基礎設施建設。

在城市化的快速發展下，直縫鋼管占據著非常重要的位置，像在天然氣、橋梁、海洋輸出、打樁和鋼結構等管道工程中都有著杰出的貢獻，在鋼結構中，在建筑工地、施工現場等方面發揮著不同的作用。

焊接鋼管國家標準有哪些？

1、一般焊管用于水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體的輸送。　　2、普通碳素鋼電線套管（GB3640-88）是工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。　　3、直縫電焊管（YB242-63）是焊縫與鋼管縱向平行的鋼管。一般來說分為公制電焊管、電焊薄壁管、變壓器冷卻油管。　　4、承壓流體輸送用螺旋縫埋弧焊管（SY5036-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，用雙面埋弧焊法焊接，用于承壓流體輸送的螺旋縫鋼管。鋼管承壓能力強，焊接性能好，經過各種嚴格的科學檢驗和測試，使用安全可靠。鋼管口徑大，輸送效率高，并可節約鋪設管線的投資。經常用于輸送石油、天然氣的管線。　　5、承壓流體輸送用螺旋縫高頻焊管（SY5038-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用高頻搭接焊法焊接的，用于承壓流體輸送的螺旋縫高頻焊鋼管。鋼管承壓能力強，塑性好，便于焊接和加工成型；經過各種嚴格和科學檢驗和測試，使用安全可靠，鋼管口徑大，輸送效率高，并可節省鋪設管線的投資。經常用于鋪設輸送石油、天然氣等的管線。　　6、一般低壓流體輸送用螺旋縫埋弧焊鋼管（SY5037-83）是以熱軋鋼帶卷作管坯，經常溫螺旋成型，采用雙面自動埋弧焊或單面焊法制成的用于水、煤氣、空氣和蒸汽等一般低壓流體輸送用埋弧焊鋼管。

雙面埋弧焊直縫鋼管的規程是怎樣的？

算一算你家裝修要花多少錢

焊接鋼管按照形狀分類，也可按照焊縫形狀分類，一般分為直縫焊接鋼管和螺旋焊接鋼管，也可按照用途分類。焊接鋼管國家標準有：一、焊接鋼管：執行國家gb/t13793-2001標準熱鍍鋅管：執行國家gb/t3091-2001標準二、產品鋼管國標于水、污水、燃氣、空氣、采暖蒸氣等低壓流體輸送和結構用的直縫焊接鋼管。三、國標產品鋼管國標：長度：定尺6米/四、焊管、鍍鋅管米重表型號/mm公稱口徑/in規格/mm（外徑*壁厚）焊管國標米重kg/m鍍鋅管國標米重kg/m每件支數dn154分21。3*2。751。261。34217支/件dn206分焊接鋼管國標。8*2。751。631。73169支/件dn直縫焊管理論重量表寸33。5*3。252。422。高壓鍋爐用無縫管支/件dn321。2寸42。3*3。253。133。3291支/件dn401。5寸48*3。53。844。0791支/件dn502寸60*3。54。885。衡陽鋼管支/件dn652。5寸75。5*3。756。647。0437支/件dn803寸88。5*4。08。348。8437支/件dn1004寸114*4。010。8511。5019支/件dn1255寸140*4。515。0415。9419支/件dn1506寸165*4。517。8118。8819支/件dn2008寸219*6。031。5233。417支/

輸入面積，免費獲取裝修報價

板探：用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產線后，進行全板超聲波檢驗；2.

銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；3.

預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率；4.

成型：在JCO成型機上將預彎后的鋼板的一半經過多次步進沖壓，壓成'J'形，再將鋼板的另一半同樣彎曲，壓成'C'形，最后形成開口的'O'形5.

預焊：使成型后的直縫焊鋼管合縫并采用氣體保護焊（MAG）進行連續焊接；6.

內焊：采用縱列多絲埋弧焊（最多可為五絲）在直縫鋼管內側進行焊接；7.

外焊：采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接；8.

超聲波檢驗Ⅰ：對直縫焊鋼管內外焊縫以以及焊縫兩側母材進行100%的檢查；9.

X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，采用圖象處理系統以保證探傷的靈敏度；10.

擴徑：對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內應力的分布狀態；11.

水壓試驗：在水壓試驗機上對擴徑后的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力，該機具有自動記錄和儲存功能；12.
